Tour de levage truss à treuil manuel : hisser une structure d'éclairage jusqu'à 6 m de haut
Cette tour de levage truss est un pied télescopique robuste qui monte une poutre de structure, une barre de projecteurs ou un portique d'éclairage jusqu'à 6 m de hauteur, à la seule force d'un treuil à manivelle autobloquant. Montée sur un châssis à quatre bras repliables et sur roulettes, elle s'installe au bord d'une scène, dans une salle des fêtes, une galerie commerciale ou un podium en plein air, puis se replie pour le transport.
Pourquoi choisir cette tour de levage pour structure truss
- Hauteur de levage de 6 m : la structure passe au-dessus du public et de la scène.

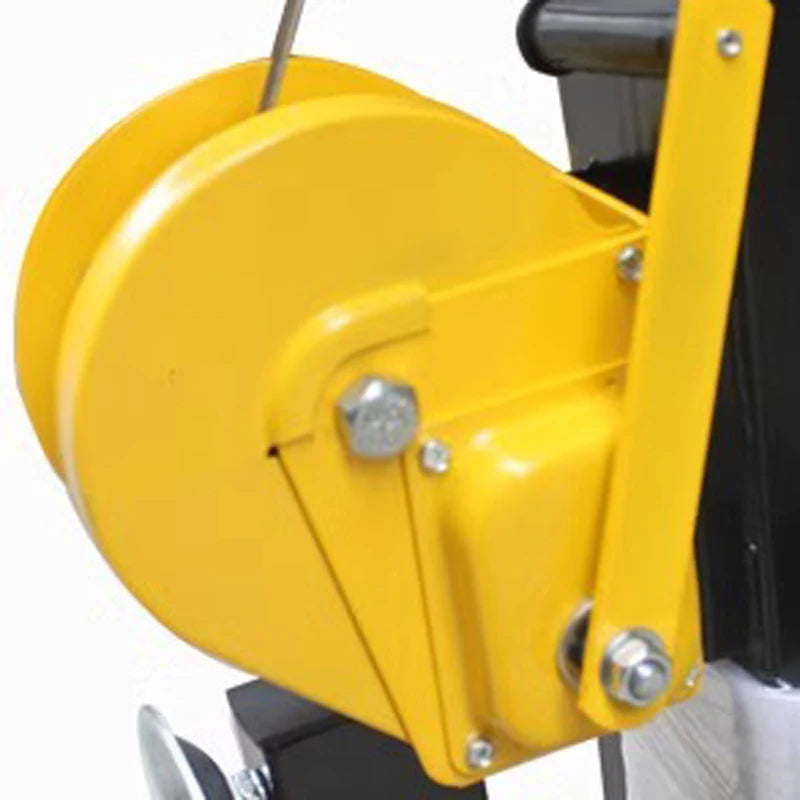

- Treuil manuel autobloquant : la manivelle fait monter le mât et le maintient en position à chaque tour.
- Mât télescopique en acier : quatre sections de tubes carrés emboités, de 40 à 100 mm de côté.
- Barre en T de 50 cm : la traverse supérieure reçoit la poutre de structure ou les projecteurs grâce à ses colliers.

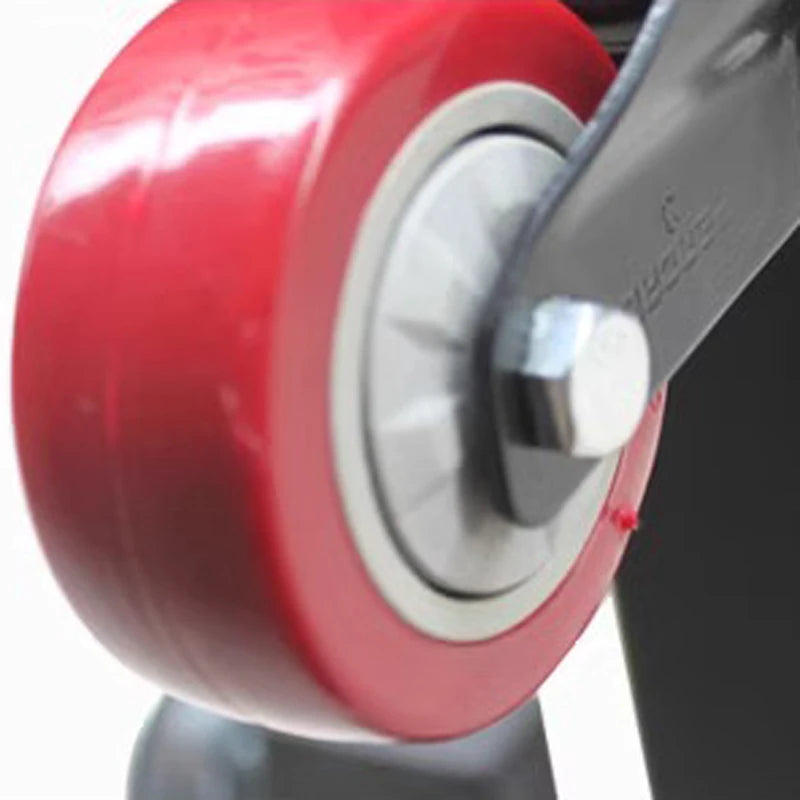

- Châssis repliable sur roulettes : quatre bras qui se déplient à 1,9 m, des pieds réglables et une poignée de transport.
Une structure jeux de lumière pour la scène, la salle et l'événement
Deux tours de levage portent une poutre truss garnie de lyres, de projecteurs PAR ou de barres LED au-dessus d'une scène : c'est le montage classique des concerts en plein air, des fêtes de village, des soirées dansantes et des spectacles d'école. En intérieur, la même structure truss éclaire un podium de galerie marchande, une salle de réception ou un auditorium. Le châssis sur roulettes se déplace replié du camion à la scène.
Choisir le modèle : 1 200 lb ou 1 800 lb
La tour existe en deux modèles, désignés 1 200 lb et 1 800 lb (livres anglo-saxonnes). La charge admissible de chaque modèle figure sur la plaque de l'appareil et dans la notice livrée avec la tour : elle doit être respectée impérativement, en comptant le poids de la poutre, des projecteurs, des câbles et des colliers.
Caractéristiques de la tour de levage télescopique 6 m

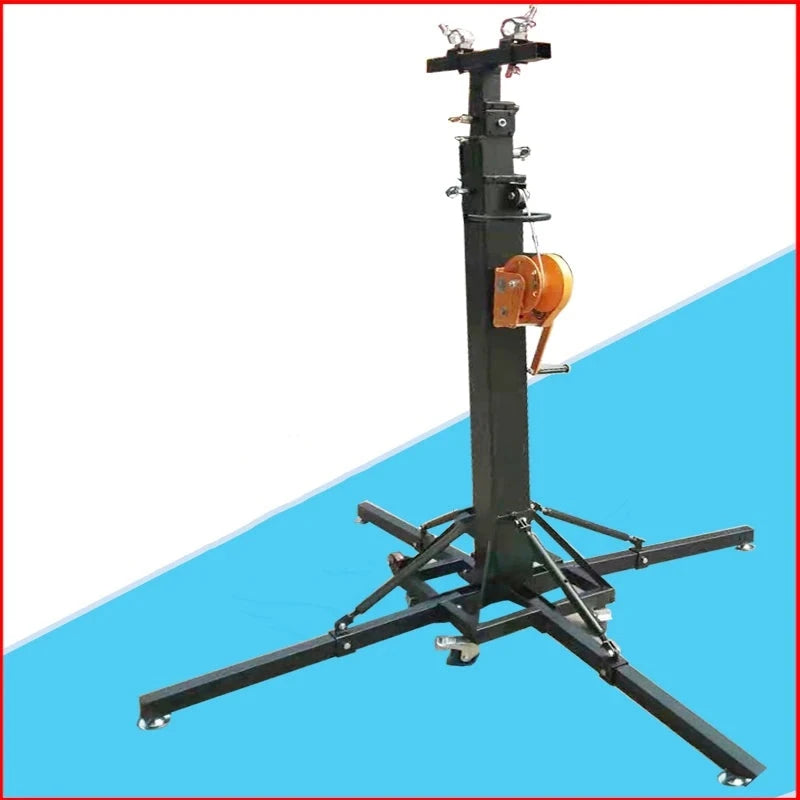

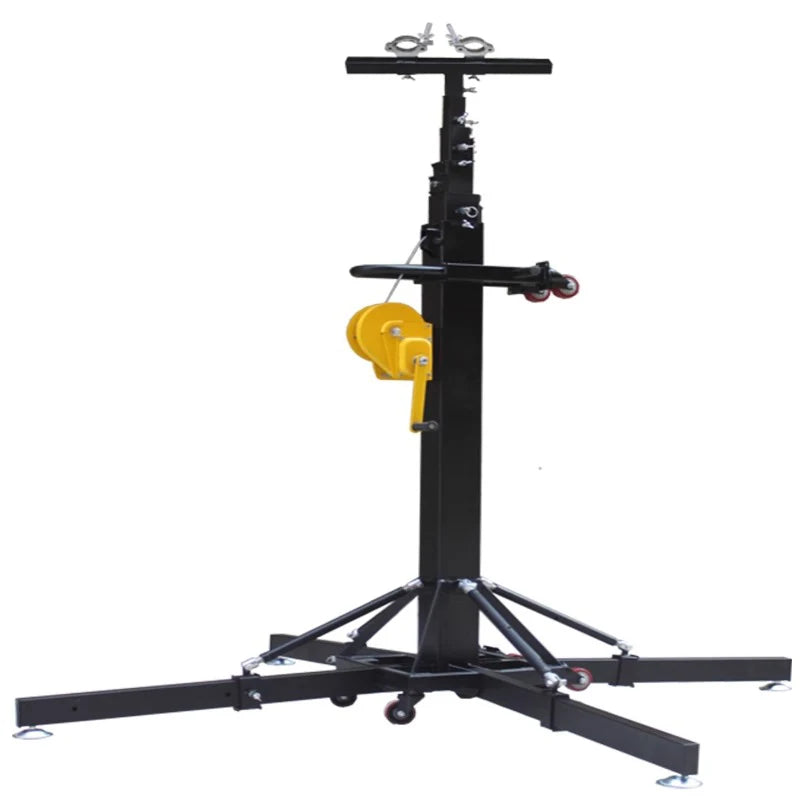

Le mât est en acier peint en noir, formé de tubes carrés de 40 x 40 x 2,5 mm, 60 x 60 x 2,5 mm, 80 x 80 x 2,5 mm et 100 x 100 x 2,5 mm. Il s'élève jusqu'à 6 m grâce au treuil à manivelle et à son câble. La traverse supérieure mesure 50 cm. Le châssis déplié atteint 1,9 m d'envergure et le poids net de l'ensemble est de 60 kg. Quatre bras stabilisateurs à pieds réglables, des jambes de force et des roulettes complètent la base.
Installation de la tour de levage truss
Placez la tour sur un sol plan et stable, dépliez les quatre bras et réglez chaque pied jusqu'à ce que le mât soit parfaitement vertical. Fixez la poutre ou les projecteurs sur la barre en T avec des colliers adaptés, puis tournez la manivelle pour monter la charge à la hauteur voulue. Pour redescendre, tournez la manivelle en sens inverse, sans lâcher la poignée. Le montage d'une structure se fait à deux personnes au moins, avec une tour à chaque extrémité de la poutre.
Sécurité et entretien du pied de levage
Ne dépassez jamais la charge admissible indiquée sur la plaque de la tour et ne stationnez pas sous une charge levée. Dehors, sanglez ou haubanez la structure et redescendez-la par vent fort. Vérifiez avant chaque montage l'état du câble, du treuil, des goupilles et des colliers. Après usage, dépoussiérez le mât, graissez légèrement les glissières si besoin et rangez la tour repliée, à l'abri de l'humidité.
Questions fréquentes sur la tour de levage truss
Quelle hauteur atteint cette tour de levage ?
Le mât télescopique monte jusqu'à 6 m. La hauteur se règle au treuil, selon la scène et le plafond.
Quelle charge peut-elle soulever ?
La charge admissible dépend du modèle choisi et figure sur sa plaque et sa notice. Elle doit être respectée impérativement, accessoires compris.
Faut-il deux tours pour porter une poutre truss ?
Oui, une poutre de scène repose en général sur une tour à chaque extrémité. Une tour seule peut porter une barre de projecteurs fixée sur sa traverse.
La tour se transporte-t-elle facilement ?
Le mât se rétracte et les quatre bras se replient. Les roulettes et la poignée permettent de la déplacer repliée.
Peut-on l'utiliser en plein air ?
Oui, sur un sol stable, en haubanant la structure et en la redescendant par vent fort. Rangez-la ensuite au sec.
Pourquoi commander votre structure d'éclairage chez Jeux de Lumière
Jeux de Lumière équipe les DJ, les prestataires et les salles en projecteurs, lyres, contrôleurs et structures. Chaque fiche donne les cotes et les caractéristiques réelles, et la livraison s'effectue dans le monde entier.
Montez vos projecteurs à 6 m de haut avec une tour de levage à treuil prête pour la tournée.
Type : tour de levage télescopique à treuil manuel
Modèles : 1 200 lb ou 1 800 lb (désignation de la gamme)
Charge admissible : indiquée sur la plaque de l'appareil et dans sa notice
Hauteur de levage : 6 m
Traverse supérieure : 50 cm
Tubes : 40 x 40, 60 x 60, 80 x 80 et 100 x 100 mm, épaisseur 2,5 mm
Châssis déplié : 1,9 m
Poids net : 60 kg
Couleur : noir
