Répartiteur DMX 8 sorties XLR : un amplificateur de signal DMX512 en boîtier rack

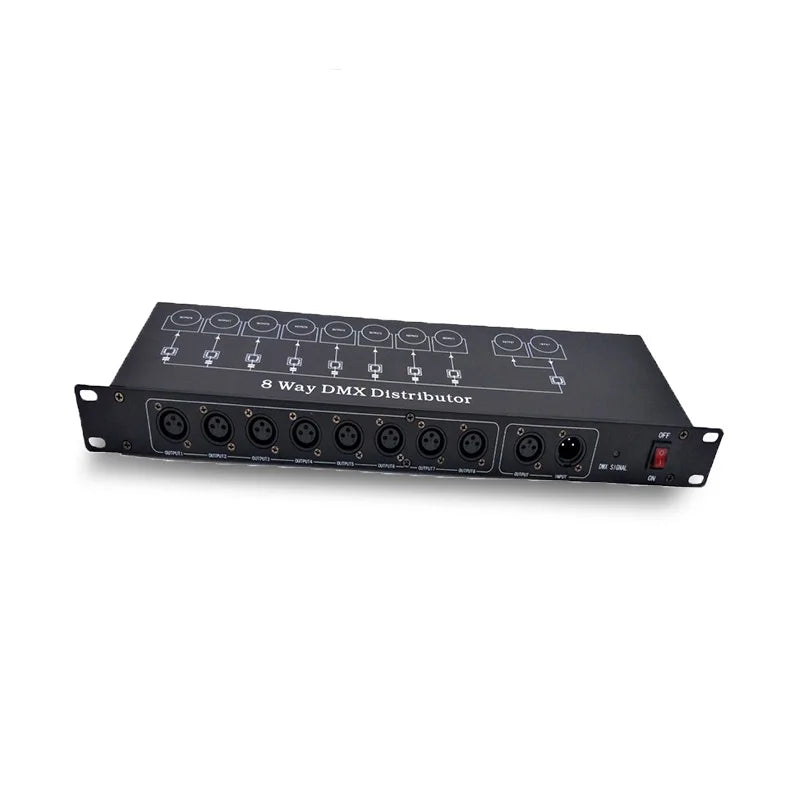

Ce répartiteur DMX 8 sorties prend un signal DMX512 sur son entrée, l'amplifie et le distribue sur huit sorties XLR. C'est le splitter DMX qui permet de brancher huit lignes d'appareils à partir d'une seule console, sans que le signal ne se dégrade d'un projecteur à l'autre. Son boîtier métallique noir, de type rack, avec deux oreilles de fixation, se pose sur un meuble, se visse dans un rack ou s'installe en régie, pour les DJ, les prestataires, les salles de spectacle et les installations d'éclairage fixes.
Pourquoi choisir ce répartiteur DMX 8 sorties
- 8 sorties XLR 3 broches : huit lignes DMX distinctes, une par groupe d'appareils.
- Amplification du signal DMX512 : le signal d'entrée est renforcé avant d'être distribué sur chaque sortie.
- Entrée et sortie traversante : on peut chaîner le répartiteur à un autre appareil DMX.

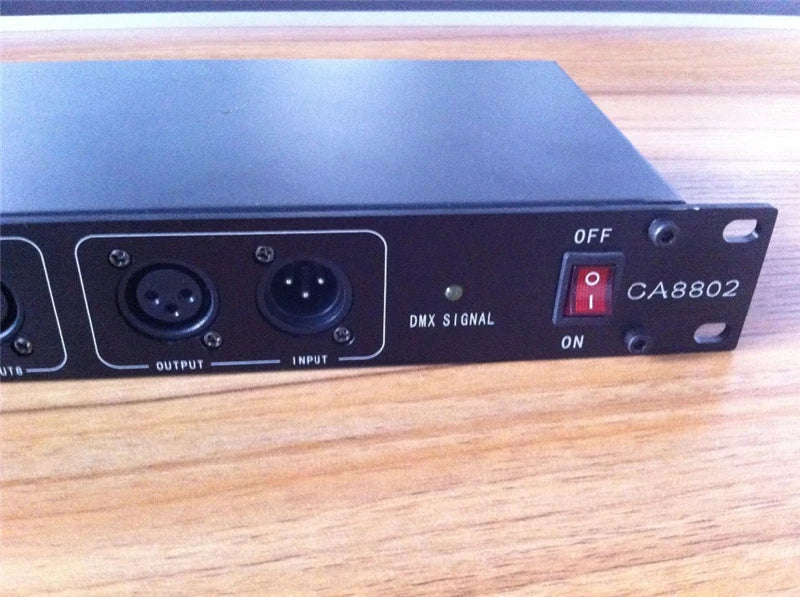

- Voyant de signal DMX : on voit immédiatement si le signal arrive.

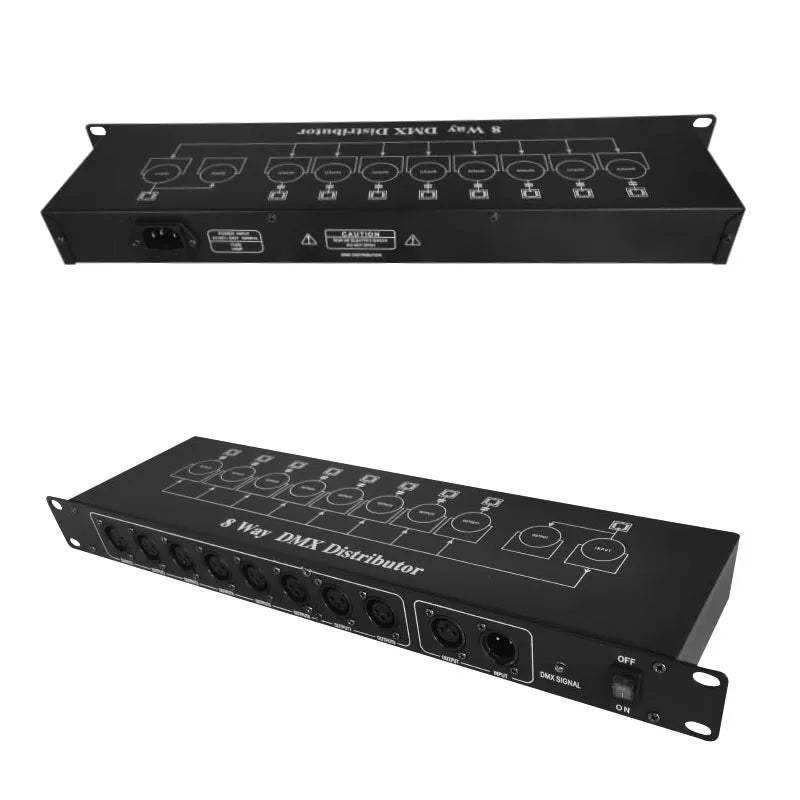

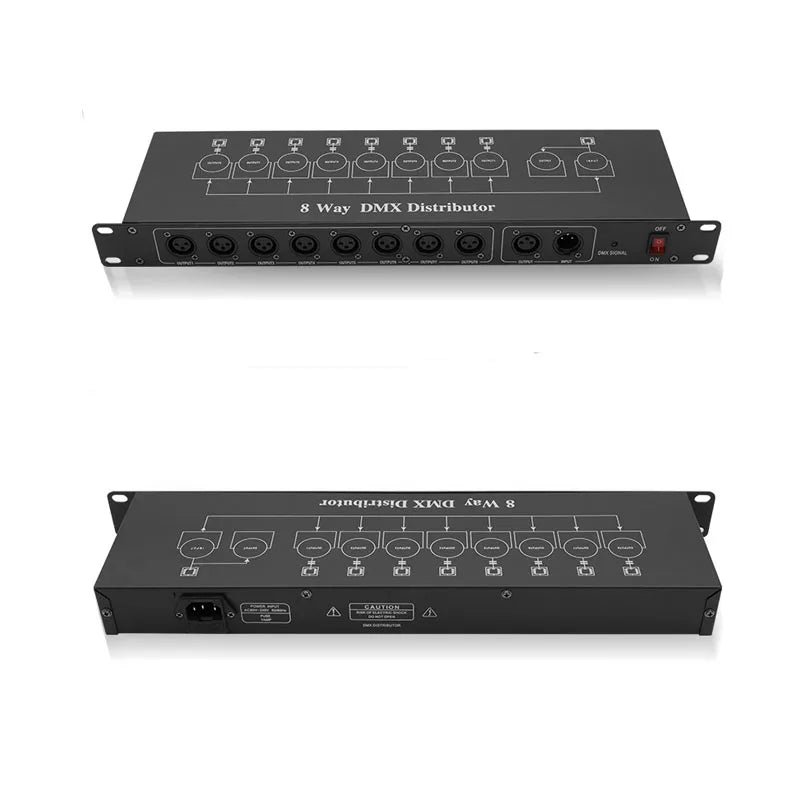

- Interrupteur marche/arrêt rouge sur la face avant et embase d'alimentation sur le côté arrière.
Splitter DMX pour DJ, scène et installation : l'effet en situation
Sur une scène, un seul départ de console DMX alimente plusieurs lignes : une pour les lyres, une pour les PAR LED, une pour les effets et une pour le fond de scène. Avec un répartiteur DMX, chaque ligne reçoit un signal amplifié. En discothèque ou en salle de réception, le splitter se loge en régie et dessert les différents points de la salle. En installation fixe, on le fixe dans un rack, au plus près de la console.
Caractéristiques du répartiteur DMX 8 sorties

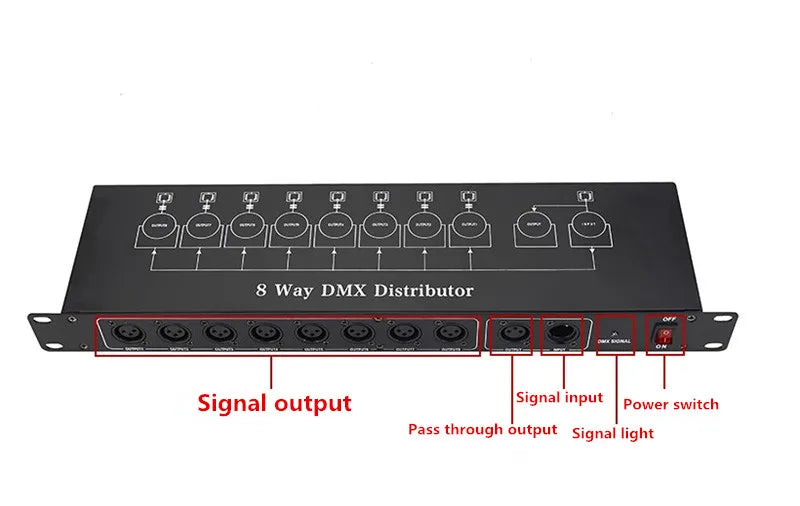

Le répartiteur est un amplificateur de distribution DMX512 à 8 voies. Les entrées et sorties sont de type RS-485 sur des prises XLR à 3 broches : une entrée, huit sorties et une sortie traversante. Il fonctionne sur le secteur de 90 à 240 V, 50/60 Hz, pour une puissance de 15 W. Le boîtier en métal noir comporte deux oreilles de fixation, un voyant de signal et un interrupteur marche/arrêt. Aucun indice de protection n'est indiqué : l'appareil est prévu pour l'intérieur. La fiche d'alimentation dépend de la variante choisie : prise européenne, américaine, australienne ou britannique ; en dehors de la prise européenne, un adaptateur pour prise française est nécessaire.
Mise en service du répartiteur DMX 8 sorties
Reliez la sortie DMX de la console à l'entrée du répartiteur avec un câble DMX, puis raccordez chaque sortie à la première prise d'un groupe d'appareils. Dans chaque groupe, chaînez les appareils les uns à la suite des autres, réglez leurs adresses DMX, puis branchez le répartiteur et mettez-le sous tension. Le voyant de signal indique la présence du signal DMX. Pensez à placer un bouchon de terminaison sur le dernier appareil de chaque ligne si les appareils n'en comportent pas.
Entretien et précautions avec un répartiteur DMX
Installez le répartiteur sur une surface plane ou dans un rack, à l'abri de l'eau et de la poussière. Laissez les fentes du boîtier dégagées, débranchez l'appareil avant de brancher ou débrancher les câbles de signal et nettoyez-le avec un chiffon sec. Utilisez des câbles DMX en bon état pour garantir un signal stable.
Questions fréquentes sur le répartiteur DMX 8 sorties
À quoi sert un répartiteur DMX ?
Il amplifie un signal DMX512 et le distribue sur plusieurs sorties, ici huit lignes.
Quelles prises sont utilisées ?
Des prises XLR à 3 broches : une entrée, huit sorties et une sortie traversante.
Quelle est la tension d'alimentation ?
De 90 à 240 V, 50/60 Hz, pour une puissance de 15 W.
Quelle prise choisir ?
La variante européenne se branche directement ; les variantes américaine, australienne et britannique demandent un adaptateur pour prise française.
Pourquoi commander votre répartiteur DMX chez Jeux de Lumière
Jeux de Lumière sélectionne des équipements de scène pour les DJ, les prestataires et les salles, et décrit chaque appareil avec ses chiffres exacts. Nous livrons dans le monde entier.
Distribuez proprement votre signal DMX512 sur huit lignes.
Type : répartiteur DMX 8 sorties, amplificateur de signal DMX512
Connecteurs : XLR 3 broches, 1 entrée, 8 sorties, 1 sortie traversante
Alimentation : 90 à 240 V, 50/60 Hz, 15 W
Boîtier : métal noir de type rack, deux oreilles de fixation
Marquage : CE
