Répartiteur DMX 6 sorties XLR : un splitter DMX512 isolé en boîtier cylindrique à suspendre
Ce répartiteur DMX 6 sorties reçoit un signal DMX512 sur une entrée et le distribue sur six sorties XLR, chacune avec son propre amplificateur. Son boîtier cylindrique noir se suspend ou se fixe grâce à son câble de sécurité à mousqueton et à ses sangles : il trouve sa place sur une structure, un pied ou une traverse, au plus près des projecteurs. Ce splitter DMX s'adresse aux DJ, aux prestataires, aux salles de spectacle et aux installateurs qui veulent distribuer un signal DMX proprement dans une salle, sur une scène ou lors d'une prestation mobile.
Pourquoi choisir ce répartiteur DMX 6 sorties
- 6 sorties XLR 3 broches : une entrée, six sorties, avec un amplificateur indépendant sur chaque sortie.
- Entrées et sorties isolées : les signaux d'entrée et de sortie, masse de signal comprise, sont complètement isolés.
- Protection contre les hautes tensions : le circuit intègre des mesures de protection contre les hautes tensions.
- Large plage de tension : de 90 à 250 V, 50/60 Hz, pour une utilisation dans plusieurs pays.
- Embases d'alimentation verrouillables, entrée et sortie, pour enchaîner les appareils sans débranchement accidentel.
Splitter DMX pour scène, prestation mobile et installation : l'effet en situation
Sur une scène, le répartiteur DMX se suspend à une structure et dessert six groupes de projecteurs à partir d'un seul départ de console. Lors d'une prestation mobile, son format cylindrique compact se glisse dans une malle et se fixe sur un pied d'éclairage ou une traverse. En salle de réception ou en installation fixe, il se suspend ou se noue à un support, à la hauteur voulue, et réduit la longueur des câbles DMX nécessaires.
Caractéristiques du répartiteur DMX 6 sorties

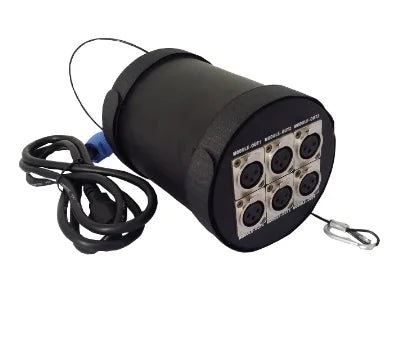

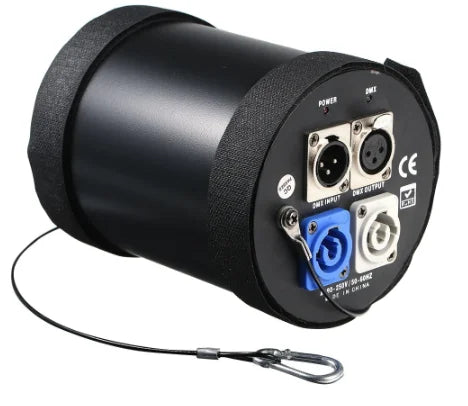

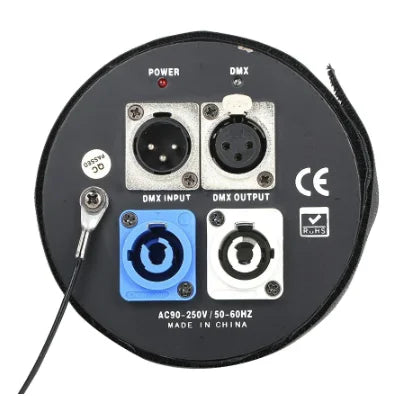

Le boîtier cylindrique mesure 17 x 17 x 21 cm et pèse 1,5 kg. Le répartiteur propose une entrée et six sorties DMX512 sur des prises XLR à 3 broches, avec transmission bidirectionnelle des données. Il fonctionne sur le secteur de 90 à 250 V, 50/60 Hz, par une embase d'alimentation verrouillable. Deux voyants indiquent l'alimentation et le signal DMX. Il est livré avec un cordon d'alimentation et une fiche de type européen, américain, australien ou britannique selon la variante ; en dehors de la prise européenne, un adaptateur pour prise française est nécessaire. Aucun indice de protection n'est indiqué : l'appareil est prévu pour l'intérieur.
Mise en service du répartiteur DMX 6 sorties

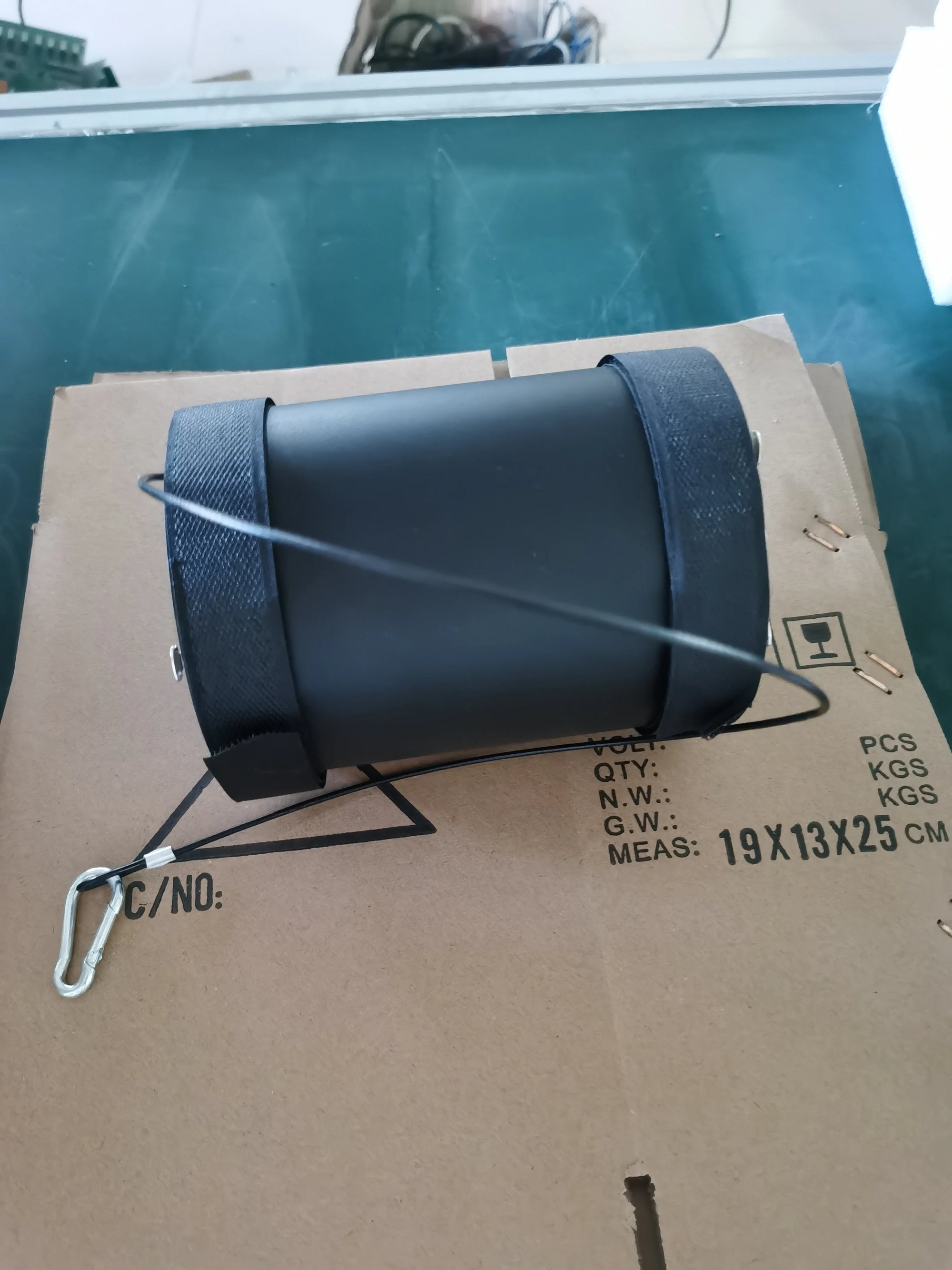

Reliez la sortie DMX de la console à l'entrée du répartiteur avec un câble DMX, puis raccordez chaque sortie à la première prise d'un groupe d'appareils. Chaînez les appareils d'un même groupe, réglez leurs adresses DMX, branchez le cordon d'alimentation et vérifiez que le voyant de signal s'allume. Pour suspendre le boîtier, passez le câble de sécurité autour de la structure et fermez le mousqueton ; les sangles permettent aussi de le fixer à un support.
Entretien et précautions avec un répartiteur DMX
Fixez toujours le câble de sécurité avant de suspendre l'appareil et vérifiez la solidité du support. Gardez le répartiteur à l'abri de l'eau et de la poussière, débranchez-le avant de brancher ou de débrancher les câbles de signal et nettoyez-le avec un chiffon sec. Utilisez des câbles DMX en bon état pour un signal stable.
Questions fréquentes sur le répartiteur DMX 6 sorties
Combien de sorties compte ce répartiteur DMX ?

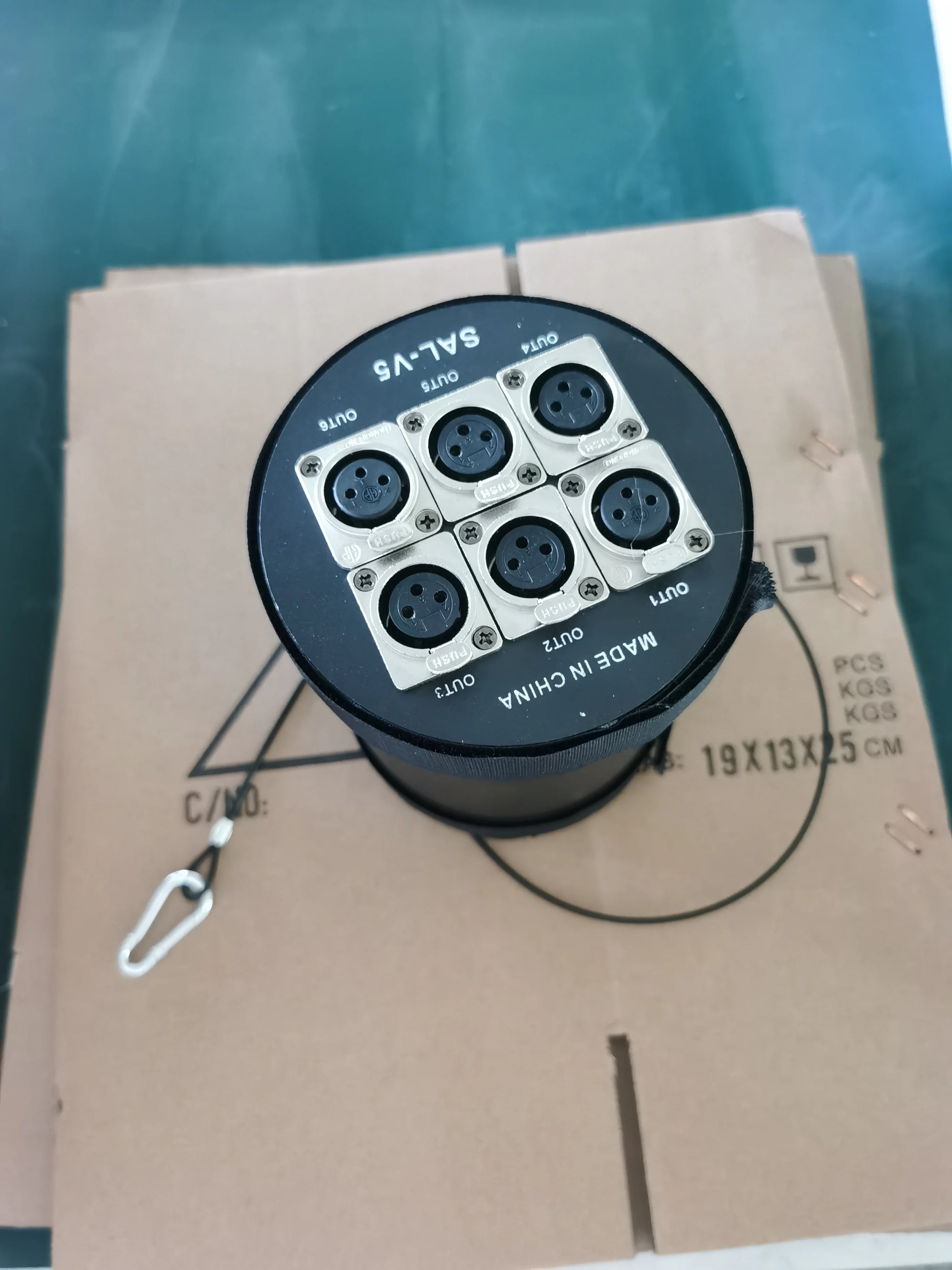

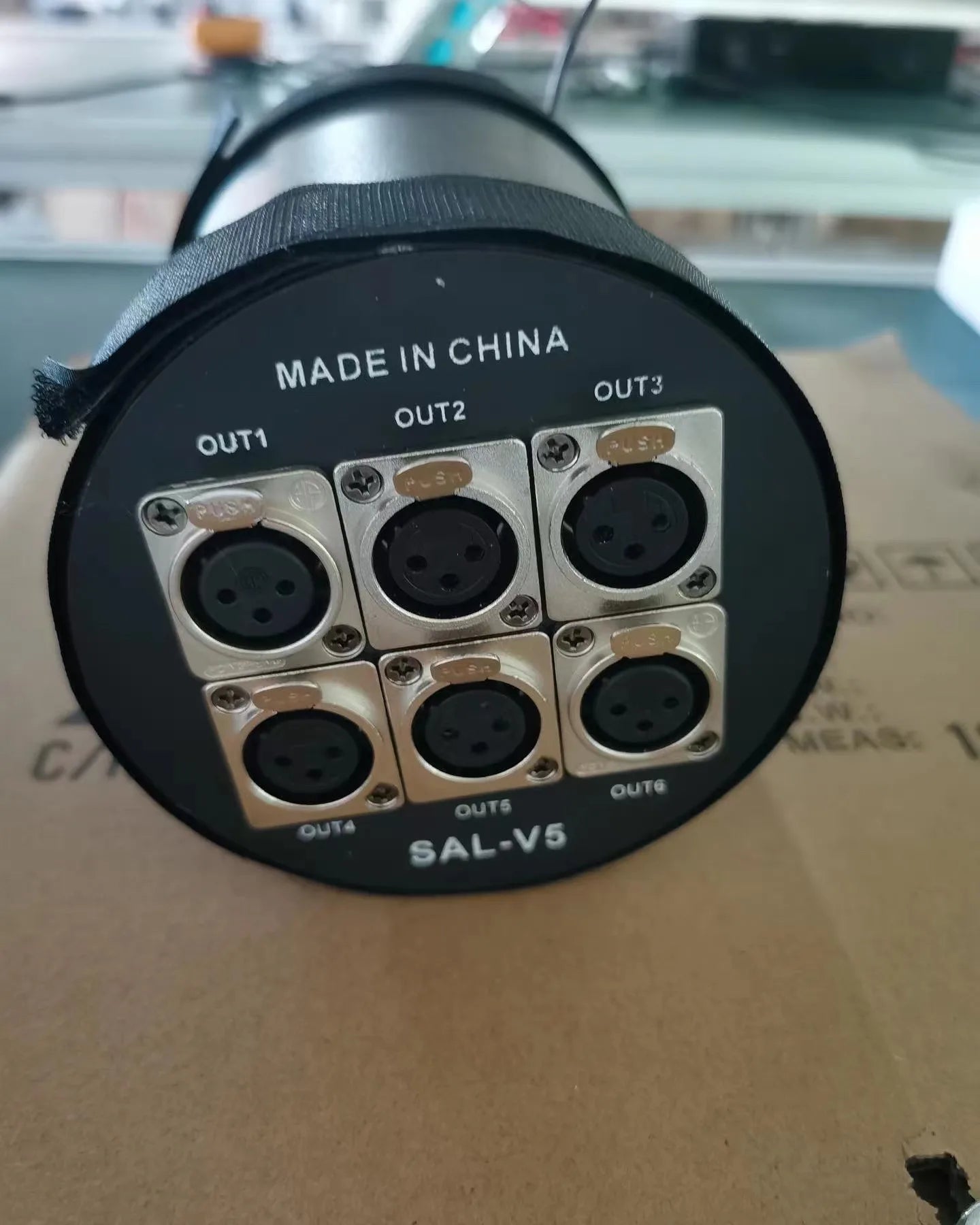

Il compte une entrée et six sorties XLR à 3 broches, chacune avec son amplificateur.
Comment le fixer ou le suspendre ?
Il se suspend par son câble de sécurité à mousqueton, ou se fixe avec ses sangles, à la hauteur voulue.
Quelle est la tension d'alimentation ?
De 90 à 250 V, 50/60 Hz, par une embase verrouillable.
Quelle prise choisir ?
La variante européenne se branche directement ; les variantes américaine, australienne et britannique demandent un adaptateur pour prise française.
Pourquoi commander votre répartiteur DMX chez Jeux de Lumière
Jeux de Lumière sélectionne des équipements de scène pour les DJ, les prestataires et les salles, et décrit chaque appareil avec ses chiffres exacts. Nous livrons dans le monde entier.
Distribuez votre signal DMX512 sur six lignes, où que se trouve votre projecteur.
Type : répartiteur DMX 6 sorties, amplificateur isolé
Dimensions : 17 x 17 x 21 cm, 1,5 kg
Connecteurs : XLR 3 broches, 1 entrée, 6 sorties
Alimentation : 90 à 250 V, 50/60 Hz, embase verrouillable
Fixation : câble de sécurité à mousqueton, sangles
Marquage : CE, RoHS
